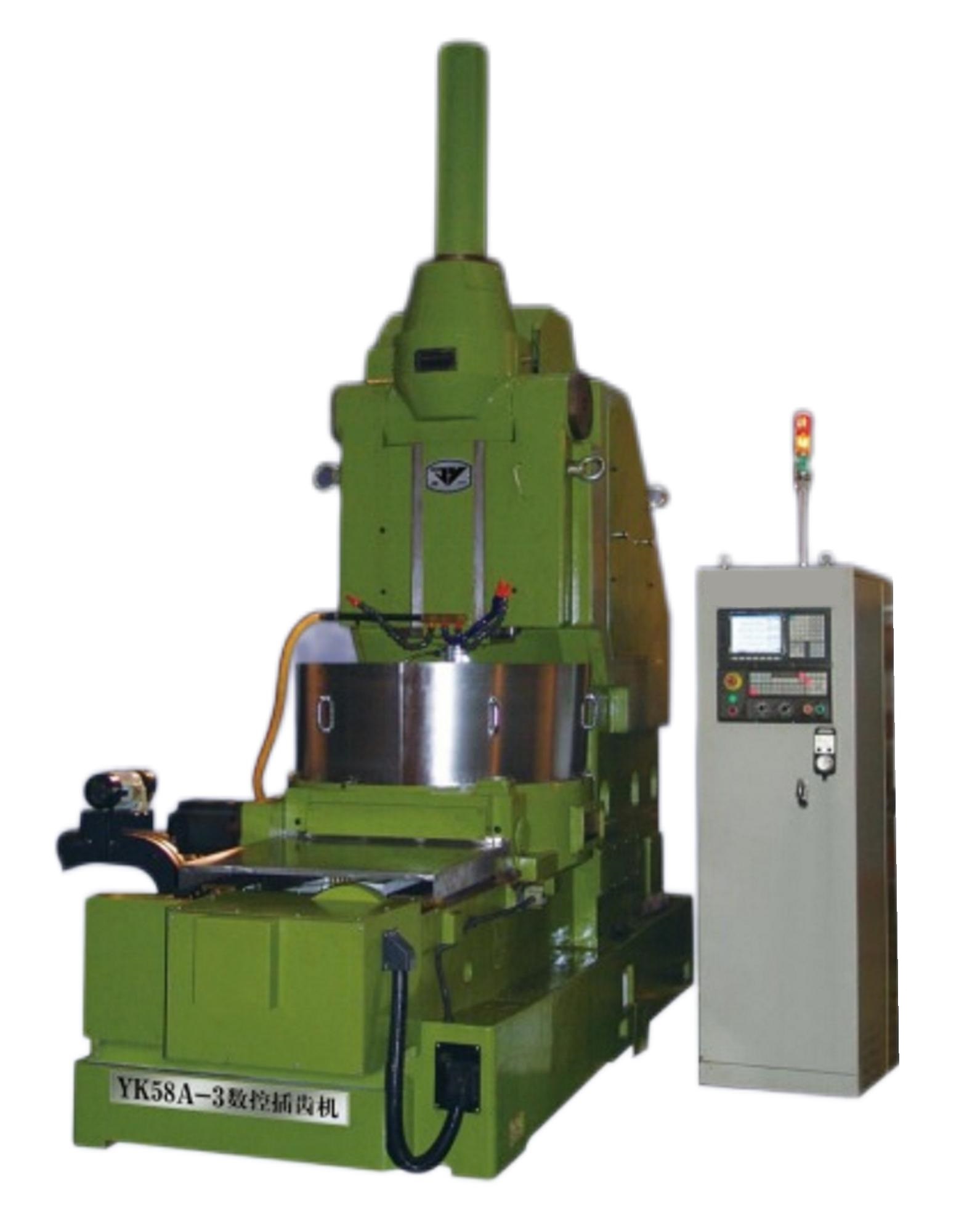

YK58A-3數控插齒機
YK58A-3數控插齒機
Ⅰ．主要用途
YK58A-3數控插齒機是在我廠幾十年生產Y58系列插齒機機床基礎上的升級產品。其目的：提高被加工齒輪精度，操作輕便，量化控制，更加精準。主要適用于工程機械、礦山、煤機設備及冶金機械、機床、大、中型減速機等行業，加工內、外齒直齒圓柱齒輪，采用特殊刀具可加工多種齒形的結合子和漸開線花鍵，采用螺旋導軌還可加工斜齒圓柱齒輪。
Ⅱ．主要特點
1．機床為縱向布局，床身、立柱、刀架、工作臺均具備足夠的的靜態、動態、熱穩態剛度和傳動剛性。
2．本機床為三軸聯動數控插齒機，三個數控軸為：插齒刀回轉（X軸），工作臺回轉（Y軸），工作臺徑向進給（Z軸）。
3．刀具主軸的往復運動采用“主切削力最大”的機構，即零度蝸輪、蝸桿機構（零度蝸桿即為刀具主軸）。機床刀軸直徑130mm，長度1360㎜，自重110kg，由于采用加長刀軸套，上軸套（L180㎜）、下軸套（L250㎜），包容軸套接觸面更大，導向更穩定，確保切削剛性更強，并可配置高精度大直徑插齒刀轉接套，安裝方便、穩定可靠，適合使用各種大直徑插齒。
4．機床采用雙向讓刀機構，運動平穩，無沖擊，噪音低，讓刀方向調整簡便、快速，讓刀量精準。
5．機床刀架和工作臺蝸輪副是采用世界一流格里森普法特數控滾齒機加工，達到高精度蝸輪副，從而保證了機床可靠的加工精度。
6．本機床潤滑系統自動控制，潤滑充分，回油可靠。
7．機床具備兩路冷卻噴頭，流量大。分別用于內、外齒加工的冷卻及排屑。
8．機床配置的高精度垂直精度檢測棒，利于用戶檢測調整機床幾何精度，保證工件獲得高精度的螺旋線偏差。
9．機床加工精度可達6級。
10．本機床可實現螺旋進給（即：大圓周進給），生產效率高，刀具磨損小。
11．機床配置有德國西門子、日本發那科和廣州數控系統。
12．機床具有獨立密封的電器控制柜，并配有空調。
13．根據用戶工件結構的加工要求，機床可加高變型。
Ⅲ．主要技術規格
最大加工直徑 | 外齒 | mm | 800（1000） |
內齒 | mm | 1000（1300） | |
最大加工模數 | mm | 12 | |
最大工件齒寬 | mm | 200 | |
插齒刀刀軸軸線至工作臺軸線的距離 | mm | 0~650 | |
插齒刀支承面至工作臺臺面的距離 | mm | 215~435（標準型） | |
插齒刀沖程最大行程長度 | mm | 220 | |
插齒刀每分鐘往復行程數 | 25~150 | ||
插齒刀讓刀量 | mm | ≥0.65 | |
插齒刀每往復行程圓周進給量 | mm/str | 0.1~1.5 | |
插齒刀每往復行程徑向進給量 | mm/str | 0.01~0.5 | |
大直徑插齒刀轉接套直徑 | mm | Ф88.90~0.005 Ф101.60~0.005 | |
工作臺直徑 | mm | 800 | |
工作臺孔徑 | Ф130 H7 | ||
工作臺臺面T型槽數量 | 8 | ||
工作臺臺面T型槽尺寸 | 22H11 | ||
工作臺最大承重 | kg | 2000 | |
主電機功率 | KW | 7.5 | |
插齒刀回轉電機 | NM | 30 | |
工作臺回轉電機 | NM | 30 | |
工作臺徑向進給電機 | NM | 18 | |
機床總功率 | KVA | 35 | |
機床重量 | t | 12 | |
機床外形尺寸（長×寬×高） | mm | 3620×1245×3792 | |
機床可選配置:
加工斜齒圓柱齒輪用的螺旋導軌。
機床加高變型。
翻轉工作臺。
注：隨著產品技術不斷更新，技術參數將不斷提高，屆時請及時聯系我們。
